高壓電纜分支箱下電力系統10kV配電網電纜化工程中得到廣泛的應用，電纜分支箱的出現徹底解決了原配網架空線中大量分支的難題。它以經濟、可靠、維護方便的接線方式和全絕緣、全密封的制造工藝使線路故障率大為降低，成為配網電纜化工程的常見設備。其簡單、方便、靈活的聯接組合方式，使它在某些場合可替代環網柜，節省了設備和電纜的投資．提高了供電的可靠性。該產品廣泛適用于商業中心、工業園區及城市密集區。電纜分支箱按照結構形式和電纜接頭種類的不同可分為美式電纜分支箱、歐式電纜分支箱和帶開關的電纜分支箱三種。

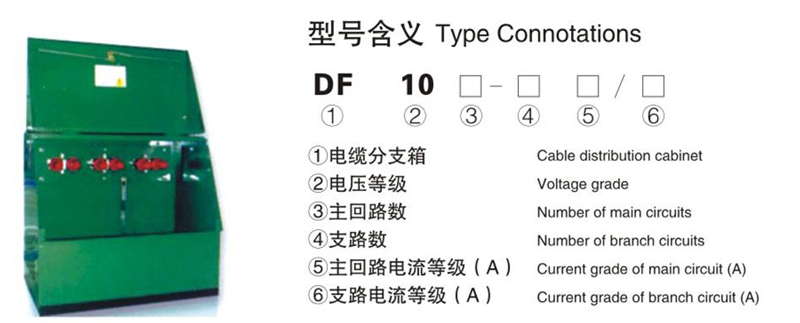

●美式電纜分支箱

美式電纜分支箱是一種廣泛應用于電力配電網系統中的電纜化工程設備。它以單向開門、橫向多通母排為主要特點．具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為600A主回路和200A分支回路兩種。

600A主回路采用旋入式螺栓固定連接；200A分支回路采用插拔式連接，且可以帶負荷插拔。美式電纜分支箱所采用的電纜接頭符合JB／T8144標準。

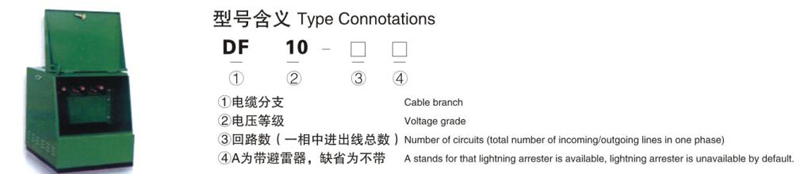

●歐式電纜分支箱

歐式電纜分支箱是近幾年來廣泛應用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門，利用穿墻套管作為連接母排，具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。

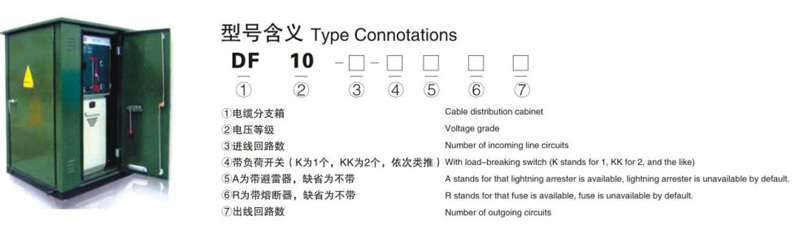

●帶開關的電纜分支箱

帶開關的電纜分支箱是近幾年來廣泛應用于電力配網系統中的電纜化工程設備．它的主要結構是開關及進、出線電纜接頭固定在柜架上面．整體安裝在戶外箱內。負荷開關室、電纜進、出線室均為全封閉小室；正面門衛開關操作間隔．側面門為進出線電纜，（多臺開關的分支箱進、出線電纜可能在箱體后面）。開關可以選配小型負荷開關或小型斷路器；電纜進線可采用可觸摸硅橡膠電纜接頭及避雷裝置；電纜出線室按照出線分支多少裝配置相應數量的電纜接頭及電纜固定支架。

使用環境

·環境溫度：最高氣溫+40℃，最低氣溫-30℃；

·海拔高度1000m，高海拔地區用戶，請在訂貨中提出，本產品可滿足海拔高度4000m以下的用戶要求；

·風速：相當34m/s(不大干700pa)；

·濕度：日相對濕度平局值不大于95％：

·月相對濕度平均值不大于95％：

·防震：水平加速度不大于0 4m／s2，垂直加速度不大于0.15m／s2；

·安裝地點傾斜度：不大于3°；

·安裝環境：周圍空氣應不受腐蝕性、可燃性、水蒸氣等明顯污染，安裝地點無劇烈震動；

·訂購本產品超出上述條件的規定時，可與本公司協商。

美式電纜分支箱產品特點

·全絕緣、全密封結構，無需絕緣距離，可靠保證人身安全。

·防塵、抗洪水、耐腐蝕、免維護，即可用于戶外，也可浸水在水中。

·適用于任何惡劣環境，組合極為靈活．進出線分支可達八路，滿足多種接線要求。

·體積小，結構緊湊，安裝簡單，操作方便。

分支電纜接頭，可帶負荷插拔，并具有開關的特點。

·可安裝電纜型故障指示器．便于迅速查找電纜故障。

·有多種箱體材質可選擇．普通鋼板、不銹鋼板。

歐式電纜分支箱產品特點

·全絕緣、全密封、全防護、全工況。

·進出線靈活．實際應用最多有8分支進出線。

·電纜使用可觸摸接頭連接．全密封、全絕緣、全屏蔽、無裸露帶電體。

·體積小、結構緊湊、安裝簡單、操作方便。

·可安裝帶電指示器，提示操作人員線路帶電。

·可安裝電纜型故障指示器，便于迅速查找電纜故障。

·有多種箱體材質可選擇：普通鋼板、不銹鋼板。

帶開關的電纜分支箱產品特點

·負荷開關和接地開關有機械連鎖，并有明顯的分合標識。

·具備“五防”安全結構。

·負荷開關可增加電動功能。

·母線為銅排．在空氣中使用絕緣護套保護，無裸露帶電體。

·電纜使用可觸摸電纜頭連接。全密封、全絕緣、全屏蔽。

·體積小、結構緊湊，安裝簡單，操作方便。

·可安裝帶電指示器，提示操作人員線路帶電。

·可安裝電纜型故障指示器，便于迅速查找電纜故障。

·有多種箱體材質可選擇：普通鋼板、不銹鋼板、金屬雕花保溫板景觀型。

訂貨須知

·請注明所選用電纜分支箱的型號，進出線數目．備用回路數目，電纜的標稱截面，電纜線芯材質(銅芯或鋁芯)。

·保護裝置及備品備件要求(如無要求則按本公司標準供給)。

·箱體外殼要求及外殼顏色(如無要求則按本公司標準供給)。

·如您有其它要求可在訂貨時面洽，我們可以為您設計電纜分支箱的極佳方案。
