預裝式變電站

本產品完全符合GB／T17467—2010《高壓，低壓預裝式變電站》標準。適用于城市公共配電、路燈用電、工礦企業、市區建筑、住宅、山區、賓館、公園及工地施工等，可實現環網型和終端型供電方式。預裝式變電站廣泛應用于10~35KV的城市公共配電、工礦企業、城市建筑、住宅小區等無人值守的智能化用電場所 Prefabricated transformer substation can be used as ring main type and terminal type of power transformation/power distribution device. It is widely used in outdoor locations such as residential district, industrial and mining enterprises, hotel, hospital, department store, airport, park and railway.

使用環境

·海拔高度1000m，高海拔地區用戶，請在訂貨中提出．本產品可滿足海拔高度4000m以下的用戶要求；

·環境溫度：-30℃～+40℃；

·溫度：最高月平均氣溫+30℃，最高年平均氣溫+20℃；

·相對濕度：日平均≤95％，月平均≤90％；

·防震水平：水平加速度0.4m／S2，垂直加速度0.15m／S2；

·安裝地點：無劇烈沖擊、無嚴重污染和化學腐蝕、無導電塵埃及爆炸危險；

·當不能滿足正常使用條件要求時，請用戶與我公司協商。

采用標準

GB／T17467—1 998／eqVlECl300：1 995高壓/低壓預裝式變電站

GB1094—1 996／eqVlEC 76：1993電力變壓器

GB6450—1 998／eqVIEC 726：1982千式電力變壓器

GB11022—1999／eqVlEC 60694：1996高壓開關設備和控制設備標準的共同技術條件

GB3906—2006／neqlEC398：1990 3.6—40.5kV交流金屬封閉開關設備和控制設備

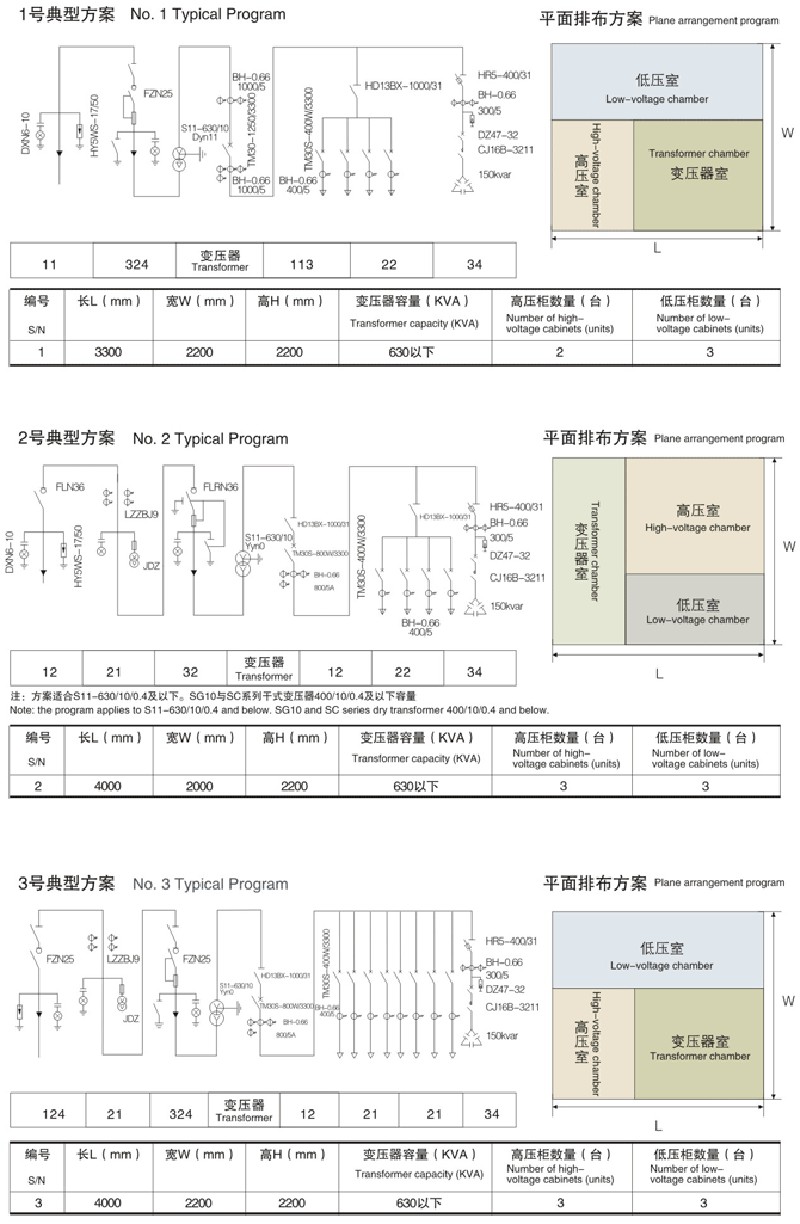

·箱變的基本結構分為“目”字形和“品”字形兩種，箱式骨架采用優質槽鋼和角鋼焊接而成．具有較高的機械強度；箱體采用鋁合金型材制作．具有較好的防腐能力，整體美觀的外形經噴漆著色可與周圍環境相協調，精心設計的底部起吊裝置，給安裝運輸移動提供了極大的方便。

·箱變內有獨立的高壓室、變壓器室和低壓室。各室照明隨門的開啟自動打開。高壓室內裝有高壓環網開關設備。可根據用戶需要選用壓氣式、真空式負荷開關，且具有“五防”功能，當采用限流型高壓熔斷器時，當某相熔斷器熔斷時，負荷開關自動分閘，避免因缺相運行而引起故障。

·變壓器室采用自然通風和自動控制的強迫散熱風冷裝置，具有隨溫度變化而自動控制的排風系統，能有效控制降低箱內溫度，滿足運行要求。根據用戶要求還可采用防凝露的裝置，還可設有軌道。能方便地從變壓器室兩側大門進出。箱體材料能防止雨水和污物進入。具備長期戶外使用的條件，具有防腐防水，防塵性能，使用壽命長，維護簡單，形美觀等功能。

·變壓器可采用干式或油浸變壓器．油浸式變壓器可選用有油枕和無油枕全密封的兩種。

·低壓室具有成套開關設備的總體功能，供用戶挑選，任意組合。

·外殼材料：外殼材料有復合板、不銹鋼復合板、鍍鋁鋅板、不銹鋼板、金屬雕花板，環保木等。

·結構特點：高壓結構合理緊湊，可選用SF6、FZN57、VHC環網柜，具有五防聯鎖功能，變壓器自然通風和自動風冷系統可適用干式和油浸變壓器。

·低壓室：可根據用戶要求采用多種結構的配電方案，有動力配電，照明配電，無功自動補償，電能計量等各種功能，裝有自動照明系統，防塵性能高，使用壽命長，維護簡單，外形美觀。

訂貨須知

·請注明所選用電纜分支箱的型號，進出線數目．備用回路數目，電纜的標稱截面，電纜線芯材質(銅芯或鋁芯)。

·保護裝置及備品備件要求(如無要求則按本公司標準供給)。

·箱體外殼要求及外殼顏色(如無要求則按本公司標準供給)。

·如您有其它要求可在訂貨時面洽，我們可以為您設計電纜分支箱的最佳方案。
