GGD型低壓固定式成套開關設備

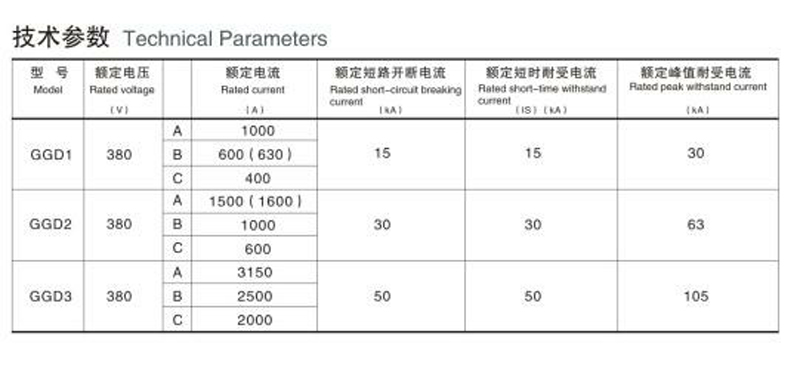

GGD型低壓固定式成套開關設備適用于發電廠、變電站、廠礦企業等電力用戶，在頻率為50Hz，額定工作電壓380V，額定工作電流至3150A配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。

性能特點

低壓開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業，作為輸電、配電及電能轉換之用。

·設計合理：根據進口、國產等各種開關電氣的特點進行優化設計。組合成功能單元。

·結構通用。組裝靈活：C型型材滿足各種結構形式、防護等級及適用環境條件的要求。

·標準模塊：可以分別組成保護、操作、轉換、控制等標準單元模塊結構。

·安全防護：采用區域之間的隔離以及功能單元進線和出線之間的相互隔離。有效地加強安全防護性能。

使用條件

·周圍空氣溫度不得超過+40℃。不低于-5℃，而且在24h內其平均溫度不得超過+35℃。

·空氣清潔，在最高溫度為+40℃時，其相對濕度不得超過50％，在較低溫度時，允許有較大的相對濕度。

·污染等級3級。

·安裝場地的海拔不得超過2000m。

·特殊使用條件。訂貨時另行協商。

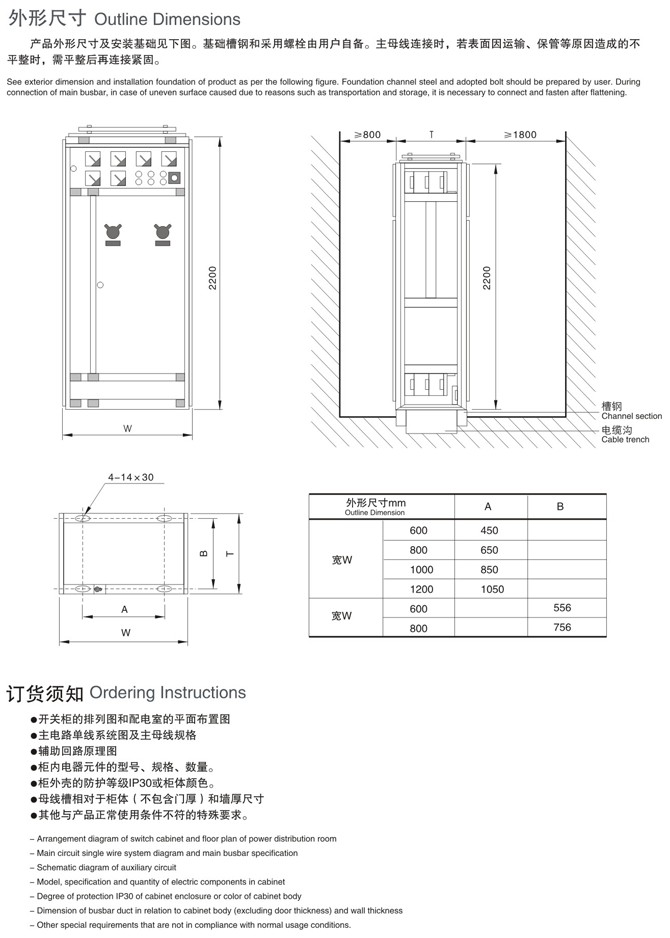

低壓固定式成套開關設備的柜體采用通用柜形式，構架用8MF冷彎型鋼局部焊接組裝而成。通用柜的零部件按模塊原理設計，并有20mm模數安裝孔，通用系數高；充分考慮到柜體運行中的散熱，在柜體上下兩端均有不同數量的散熱槽孔。按現代工業產品造型設計要求。采用黃金分割比的方法設計柜體外形和各部分的分割尺寸。使整柜美觀大方。柜門

用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型橡膠條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。裝有電器元件的儀表門用多股軟銅線與構架相連，柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。柜體頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。柜體的防護等級為IP30，用戶可根據環境的需要在lP20～lP40之間選擇。

主回路方案

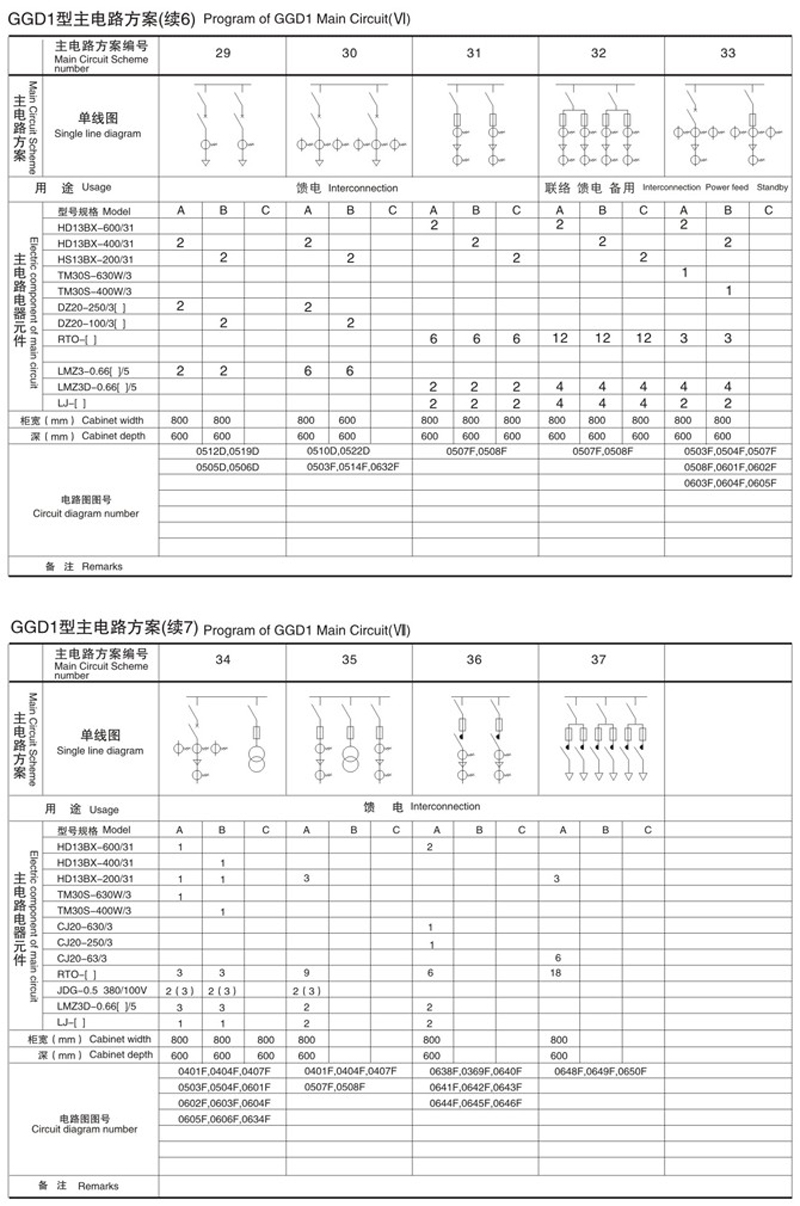

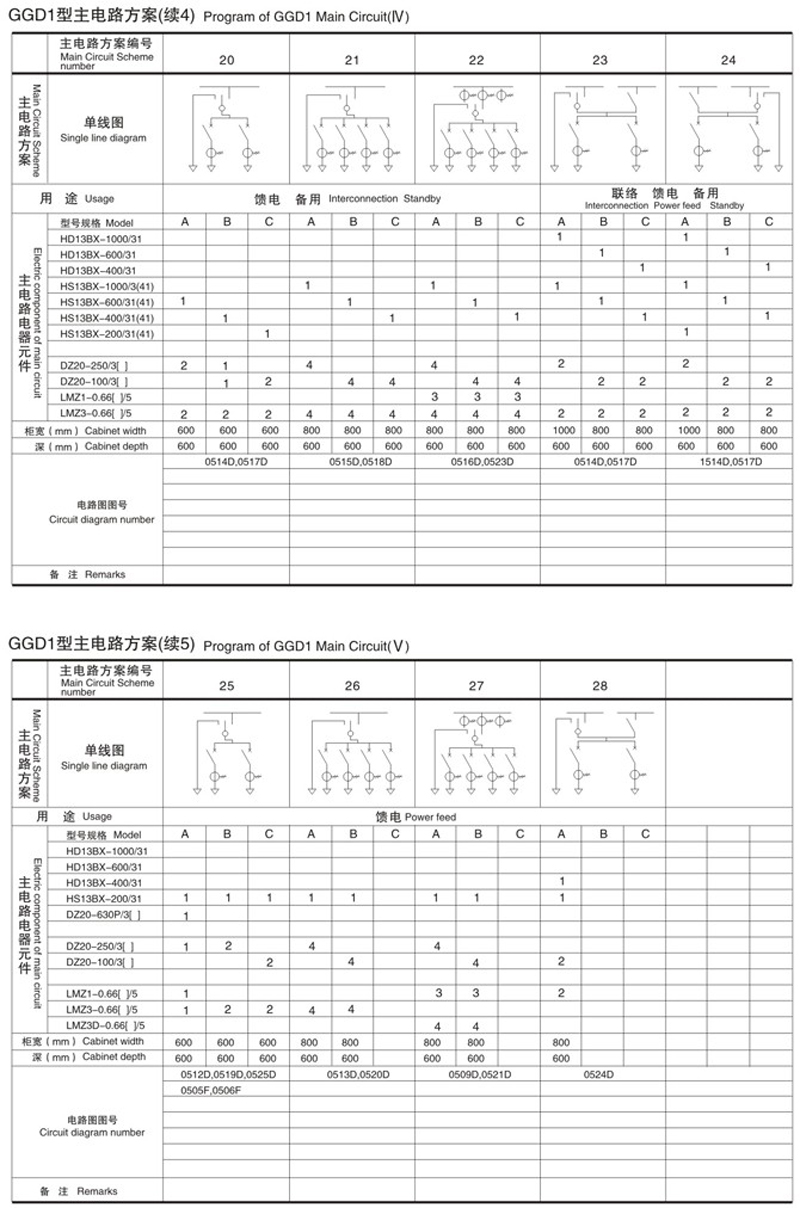

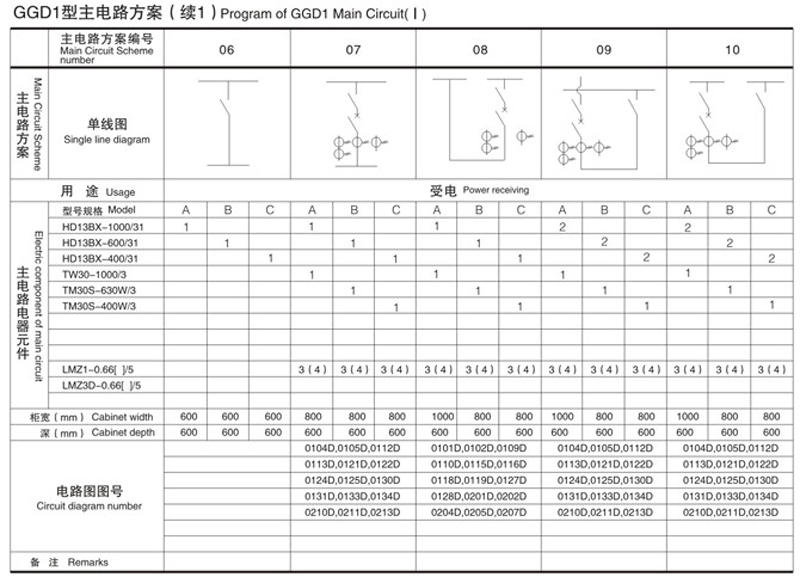

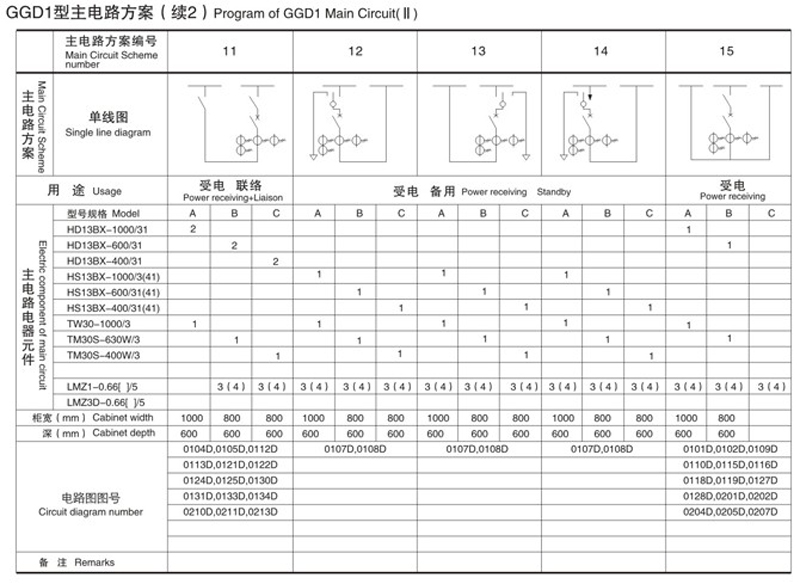

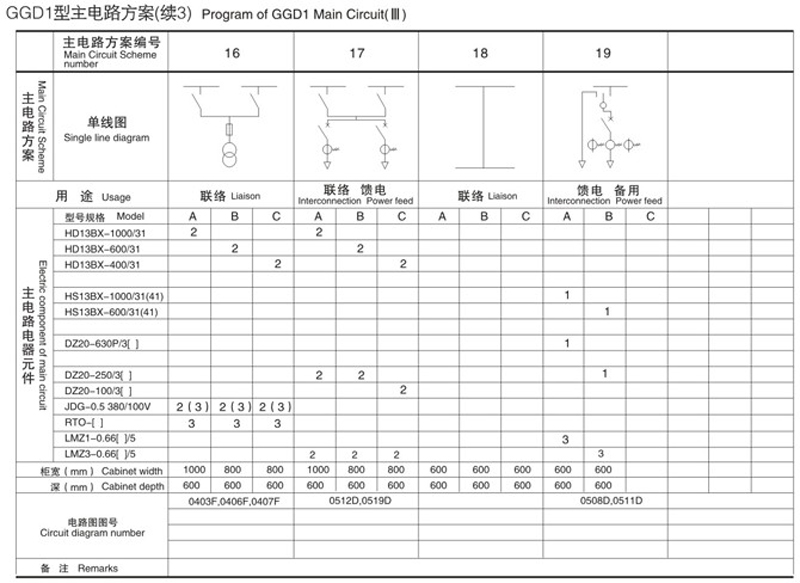

GGD柜的主電路設計了129個方案。共298個規格（不包括輔助電路的功能變化及控制電壓變化而派生的方案和規格）。其中GGD1型，46個方案。123個規格；GGD2型，49個方案，1 07個規格；GGD3型，24個方案，68個規格。

額定電流增加至31 50A.適合2000kVA及以下的配電變壓器選用。

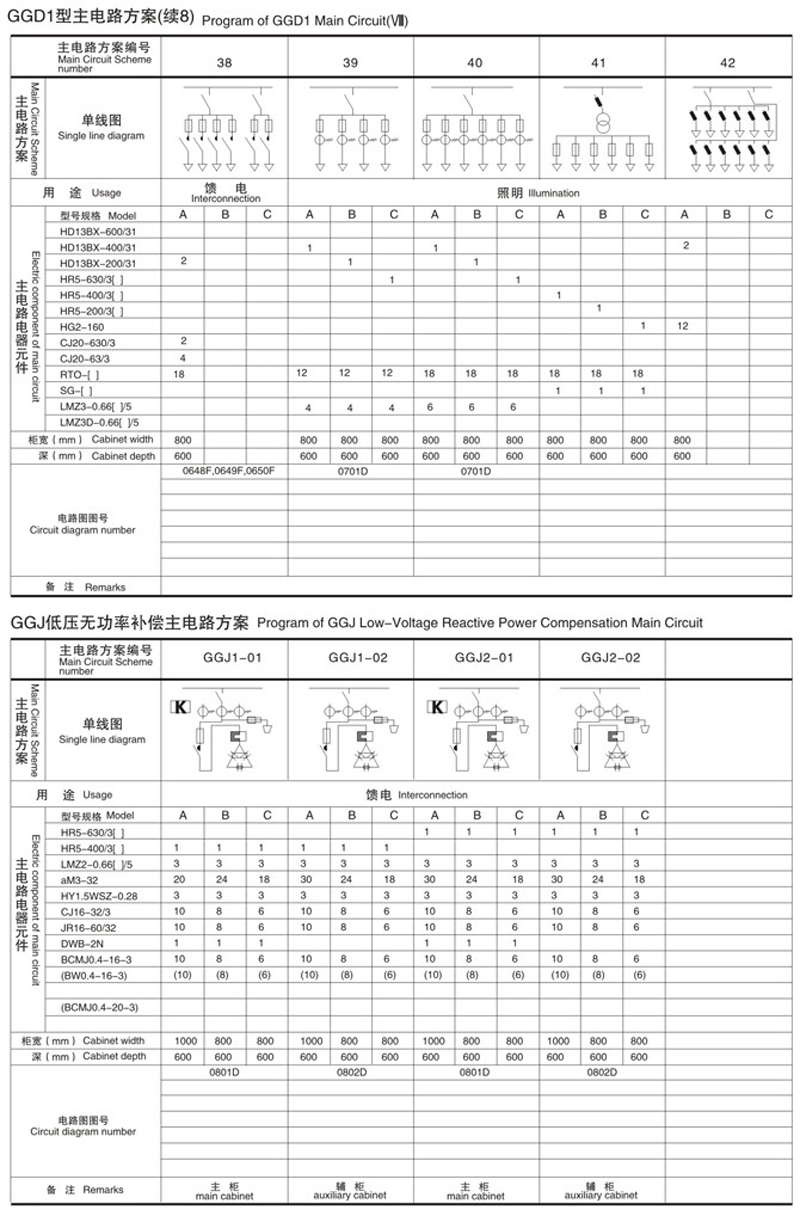

此外。為適應無功補償的需要。設計了GGJ1、GGJ2電容補償柜，其主電路方案4個，共12個規格。

輔助電路方案

輔助電路的設計分供電方案和發電廠方案兩部分。GGD柜內有足夠的空間安裝二次元件。同時開發研制了專用的LMZ3D型電流互感器以滿足發電廠和特殊用戶附設繼電器保護時需要。

電器元件的選擇

1、GGD柜主要采用國內已能批量生產的較先進的電器元件。如ME、DZ20、TW30等。

2、HD13BX和HS13BX型旋轉操作式刀開關是為滿足GGD柜獨特結構需要而設計的專用元件，他改變了機構的操作方式。保留了老產品的優點，是一種實用新型的電器元件。

3、根據用戶需要，選用性能更優良，技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件型號或廠家造成制造和安裝方面的困難。

4、為進一步提高主電路的動穩定能力。設計了GGD柜專用ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高，自熄性能好，結構獨特，只需調整積木式模塊即可方便地組合成單母線夾或雙母線夾。絕緣支撐是套筒式模壓結構，成本低、強度高。解決了老產品爬電距離不夠的缺陷。
